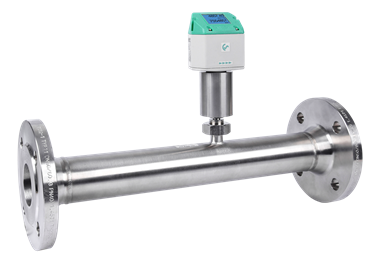

VD 520 – Débitmètre en ligne pour air comprimé et gaz

Le VD 520 est un débitmètre en ligne à pression différentielle, spécialement conçu pour la mesure du débit d’air comprimé et de gaz industriels. Il est parfaitement adapté à une installation en aval du compresseur, côté fluide, y compris dans des environnements soumis à de fortes contraintes thermiques, avec une résistance jusqu’à 180 °C.

Grâce à son temps de réponse rapide d’environ 100 ms, le VD 520 convient aux processus industriels nécessitant des mesures dynamiques et réactives, garantissant un suivi fiable et précis des variations de débit.

VD 520 : mesure du débit en sortie de compresseur et environnements haute température

Le VD 520 répond aux besoins des industries souhaitant analyser, contrôler et optimiser leurs réseaux d’air comprimé. Il s’intègre parfaitement dans de nombreux contextes d’exploitation, notamment :

• Évaluation précise du débit des compresseurs

• Réalisation d’audits d’air comprimé

• Analyse de l’efficacité énergétique des systèmes d’air comprimé

• Suivi des performances des compresseurs à vitesse variable (VSD)

Sa haute précision sur les faibles débits, dès 2 m/s, permet de couvrir l’intégralité de la plage de fonctionnement des compresseurs modernes, y compris à charge partielle.

VD 520 : précision élevée et perte de charge négligeable

Le principe de mesure à pression différentielle du VD 520 assure une excellente précision, en particulier pour les faibles vitesses d’écoulement. Cette performance est obtenue sans impact significatif sur le réseau, grâce à une perte de charge négligeable, préservant ainsi le rendement global de l’installation.

Cette combinaison précision / faible perte de charge fait du VD 520 un outil fiable pour le pilotage énergétique et l’optimisation des coûts liés à l’air comprimé et aux gaz industriels.

VD 520 : fonctions de diagnostic et paramétrage avancé

Le VD 520 intègre des fonctions de diagnostic complètes, directement consultables sur l’écran ou accessibles à distance. Le paramétrage avancé permet une adaptation précise aux conditions réelles d’exploitation.

Parmi les fonctionnalités clés :

• Réglage libre du type de gaz (air, azote, oxygène, argon, etc.) via logiciel PC

• Définition personnalisée des conditions de référence (°C et mbar/hPa)

• Réglage du point zéro et suppression des fuites de débit

• Surveillance continue de la qualité des mesures

VD 520 : intégration simple dans les systèmes de supervision industrielle

Le VD 520 est conçu pour une intégration fluide dans les architectures industrielles existantes. Il dispose de nombreuses interfaces de communication, facilitant la transmission des données vers les systèmes de supervision et de gestion énergétique.

Interfaces disponibles :

• Ethernet (Modbus-TCP) / PoE

• M-BUS

• Modbus-RTU

• Profibus

• Profinet

• HART

• IO-Link

Cette compatibilité étendue permet au VD 520 de s’inscrire pleinement dans une démarche Industrie 4.0, orientée performance, traçabilité et optimisation énergétique.
